Urządzenia chłodnicze TS
Urządzenia chłodnicze typu TS są przeznaczone do chłodzenia powietrza w podziemnych wyrobiskach górniczych zagrożonych wybuchem, zaliczonych do stopnia “a”, “b” lub “c” zagrożenia wybuchem metanu i wyrobiskach klasy A lub B zagrożenia wybuchem pyłu węglowego. Chłodziarki są urządzeniami grupy I kategorii M2. Pracują z czynnikami chłodniczymi bez chlorowcowymi HFC i spełniają wymagania UE w zakresie ochrony warstwy ozonowej i środowiska naturalnego.
Chłodziarki powietrza TS naszej produkcji są z powodzeniem stosowane w podziemiach polskich, czeskich oraz od niedawna chińskich kopalń.

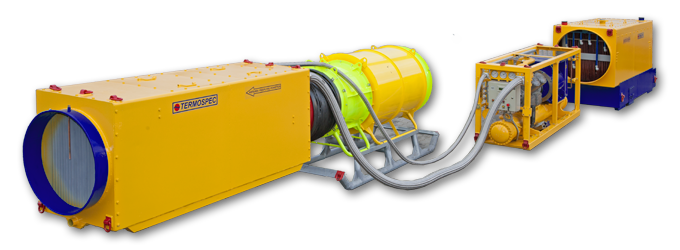

Urzadzenia bezpośredniego dzialania
W podziemnych kopalniach węgla kamiennego stosuje się lokalne chłodziarki bezpośredniego działania o mocy chłodniczej 150-450 kW dla klimatyzacji robót przodkowych drążonych chodników, przekopów i ścian eksploatacyjnych.
W chłodziarce bezpośredniego działania parownik jest wykorzystywany do bezpośredniego chłodzenia powietrza jako chłodnica powietrza. Przepływające przez parownik powietrze temperaturze powyżej 26 oC chłodzone jest o 10 – 14 oC.
Woda ciepła z obiegu chłodzenia skraplacza lokalnych chłodziarek bezpośredniego działania jest chłodzona w zainstalowanych w zużytym prądzie powietrza chłodnicach wyparnych wody. Stosowany może być również system bezpośredniego chłodzenia skraplacza wodą technologiczną, tzw. systemem otwarty chłodzenia.
Lokalne urządzenia chłodnicze bezpośredniego działania składa się z:
– zespołu maszynowego ze sprężarką, silnikiem i skraplaczem,
– parownika – chłodnicy powietrza,
– obiegu wody chłodzącej skraplacz (otwartego lub zamkniętego z chłodnicą wyparną wody).

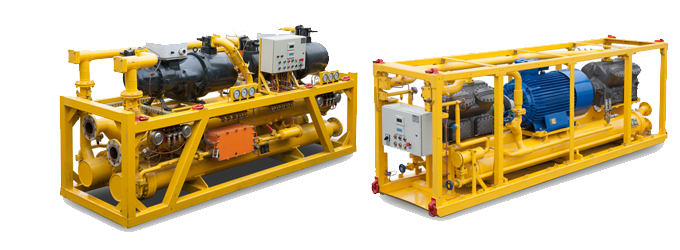

Urzadzenia pośredniego dzialania
Chłodziarki pośredniego działania o mocy chłodniczej 300 – 900 kW są przeznaczone do chłodzenia wody, która doprowadzana jest do chodnikowych i/lub ścianowych chłodnic powietrza w podziemnych wyrobiskach górniczych.
Woda ciepła z obiegu chłodzenia skraplacza lokalnych chłodziarek pośredniego działania jest chłodzona w zainstalowanych w zużytym prądzie powietrza chłodnicach wyparnych wody. Stosowany może być również system bezpośredniego chłodzenia skraplacza wodą technologiczną, tzw. systemem otwarty chłodzenia.
Urządzenia chłodnicze pośredniego działania składją się z:
– zespołu maszynowego ze sprężarką, silnikiem i skraplaczem,
– parownika – chłodnicy wody doprowadzanej do chłodnic powietrza,
– obiegu wody chłodzącej skraplacz (otwartego lub zamkniętego z chłodnicą wyparną wody).
– urządzeń pomocniczych rurociągi, pompy, filtry.
Chłodziarki pośredniego działania mogą być również wykorzystane w opatentowanym systemie układu chłodzenia silników elektrycznych, przekładni i przemienników częstotliwości, pracujących w podziemnych zakładach górniczych.
Urzadzenia pośredniego dzialania 1 - 3MW
Chłodziarki pośredniego działania o mocy chłodniczej 1000 – 3000 kW są przeznaczone do chłodzenia wody, która doprowadzana jest do chodnikowych i/lub ścianowych chłodnic powietrza w podziemnych wyrobiskach górniczych.
Woda ciepła z obiegu chłodzenia skraplacza stacjonarnych chłodziarek pośredniego działania jest chłodzona w zainstalowanych w zużytym prądzie powietrza chłodnicach wyparnych wody. Stosowany może być również system bezpośredniego chłodzenia skraplacza wodą technologiczną, tzw. systemem otwarty chłodzenia.
Urządzenia chłodnicze pośredniego działania składją się z:
– zespołu maszynowego ze sprężarką, silnikiem, sterownikiem i osprzętem. skraplaczem,
– zespołu parowników i skraplacza,
– obiegu wody chłodzącej skraplacz (otwartego lub zamkniętego z chłodnicą wyparną wody).
– urządzeń pomocniczych rurociągi, pompy, filtry.

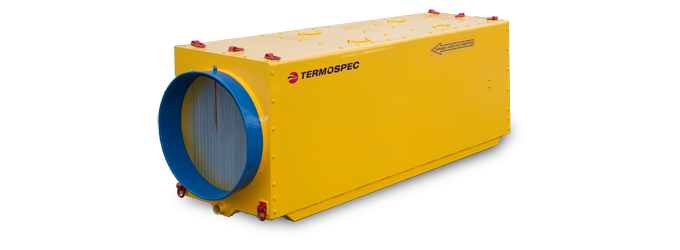

Chłodnice powietrza CP(N)
Chłodnice powietrza CP(N) o mocy chłodniczej 60 do 450kW są przewidziane do stosowania w podziemnych wyrobiskach górniczych w pomieszczeniach zaliczonych do stopnia „a”, „b” lub „c” zagrożenia wybuchem metanu i pomieszczenia klasy A i B zagrożenia wybuchem pyłu węglowego.
Chłodnice wraz z wentylatorem stanowią maszynę zaliczoną do urządzeń elektrycznych grupy I, kategorii M2.
Chłodnice powietrza CP są przeznaczone do współpracy z systemem klimatyzacji centralnej lub grupowej. Schładzanie powietrza odbywa się w wyniku wymiany ciepła pomiędzy zimną wodą i powietrzem. Może też być zasilana z agregatów chłodniczych pośredniego działania z parownikami chłodzącymi wodę. Chłodnice powietrza CP są przeznaczone i do chłodzenia powietrza w górniczych wyrobiskach przygotowawczych lub wyrobiskach przyścianowych albo innych pomieszczeniach w podziemiach lub na powierzchni kopalni.
Chłodnice powietrza produkowane są w wersji normalnej oraz niskooporowej.
Wersja normalna oferowana jest w wykonaniu kwadratowym lub okrągłym.

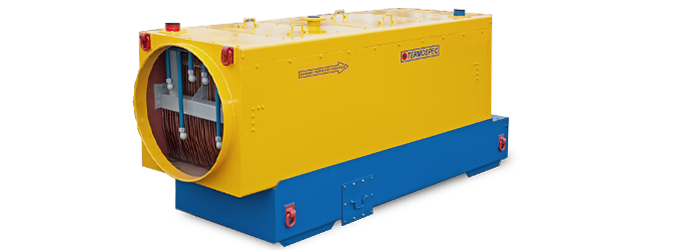

Chłodnice wyparne CWW
Chłodnice wyparne CWW o mocy chłodniczej 300 do 600kW są przeznaczone do chłodzenia wody obiegowej skraplaczy urządzeń chłodniczych. Pakiet rurek chłodnicy jest zraszany czołowo oraz z góry wodą krążącą w zamkniętym obiegu. Woda odparowana w tym obiegu uzupełniana jest automatycznie świeżą wodą z powierzchni.
